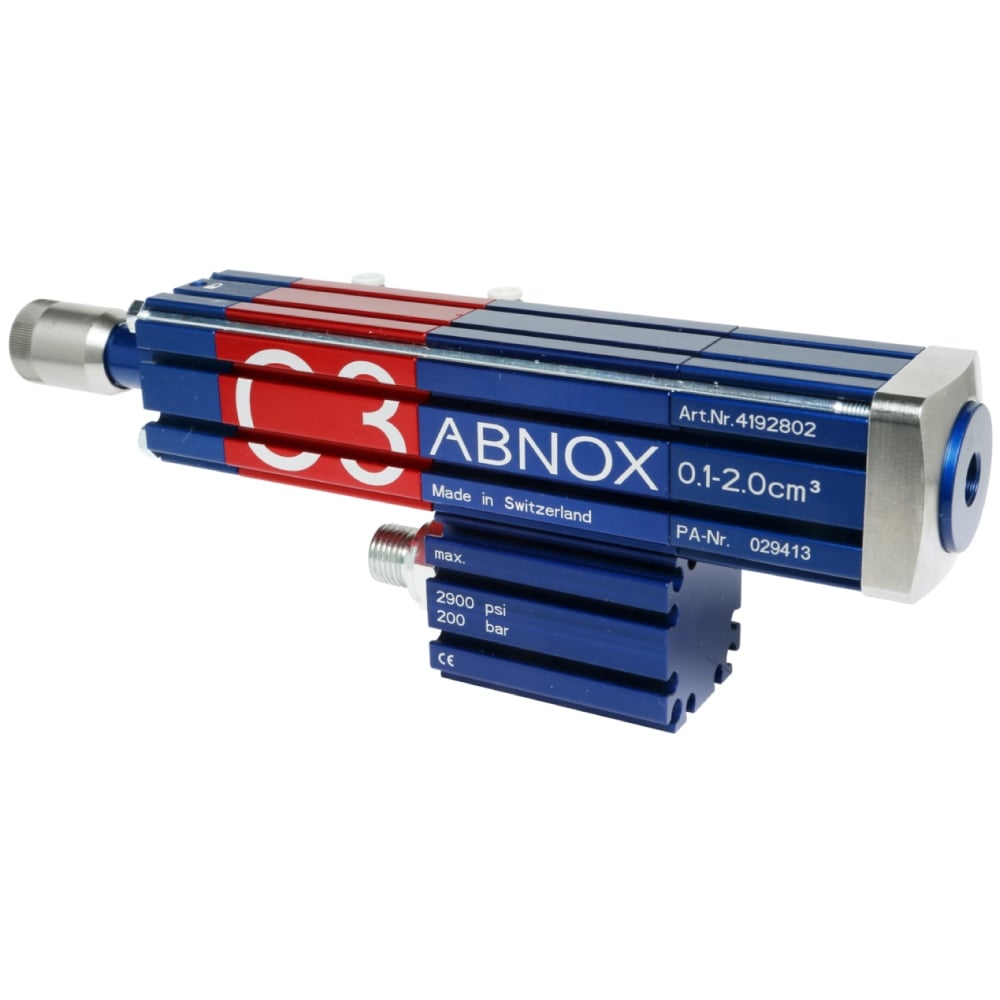

Abnox AXDV-C3 (V3.0) Valve de dosage volumétrique 0,1–2,0 cm³
/abnox-axdv-c3-v3-0-volumetric-metering-valve-02.jpg)
/abnox-axdv-c3-v3-0-volumetric-metering-valve-01.jpg)
/abnox-axdv-c3-v3-0-volumetric-metering-valve-03.jpg)
€ 1426.81 1 426,81 TTC (1 199,00 HT), par pièce *
Disponibilité : sur demande
Conditionnement : 1 pièce
Fabriquant : ABNOX AG
Pays d'origine : CH/0039
Numéro du tarif douanier : 84798997
Poids par pièce : 2,5 kg
Aucun problème. Remplissez simplement le formulaire et nous vous répondrons le plus rapidement possible.
ABNOX AXDV-C3 (V3.0) est une vanne de dosage volumétrique avec une plage de dosage réglable de 0,1 - 2,0 cm³, conçue pour une application précise et propre des lubrifiants avec une grande répétabilité.
Applications
- Application précise et propre de lubrifiants sur des composants
- Convient aux lubrifiants complexes
- Conçue pour des opérations de graissage plus efficaces et plus sûres dans les processus de production et de montage
- Utilisable avec des buses d’application vissées directement sur la vanne via filetage femelle G 1/8"
Caractéristiques
- Très haute sécurité de process avec application uniforme et propre du lubrifiant

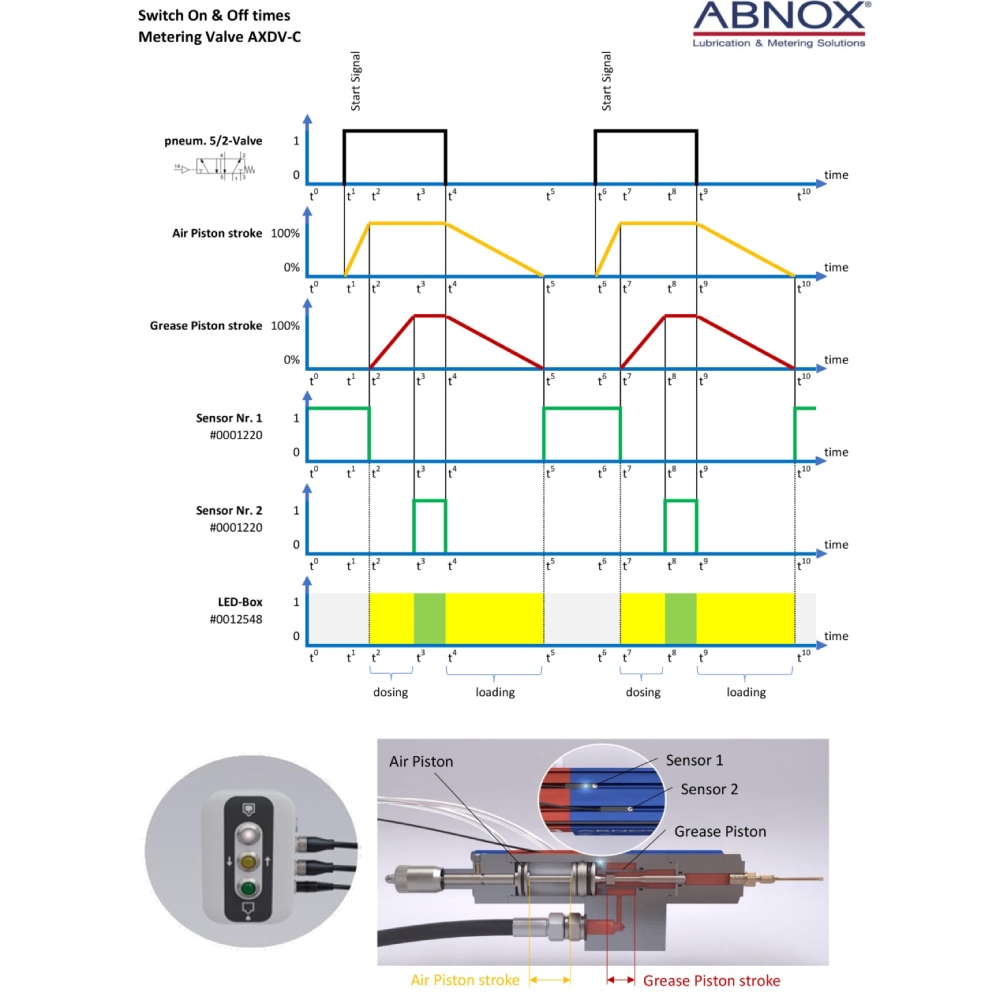

- Chambre de dosage réglable en continu avec cylindre pneumatique intégré pour le pilotage de l’aiguille de dosage
- La vis de réglage peut être bloquée avec une clé mâle coudée six pans de 2,00 mm afin d’éviter toute modification involontaire de la quantité dosée
- Le contrôle du piston de graisse peut être ajouté à tout moment afin d’améliorer l’efficacité et la sécurité du process

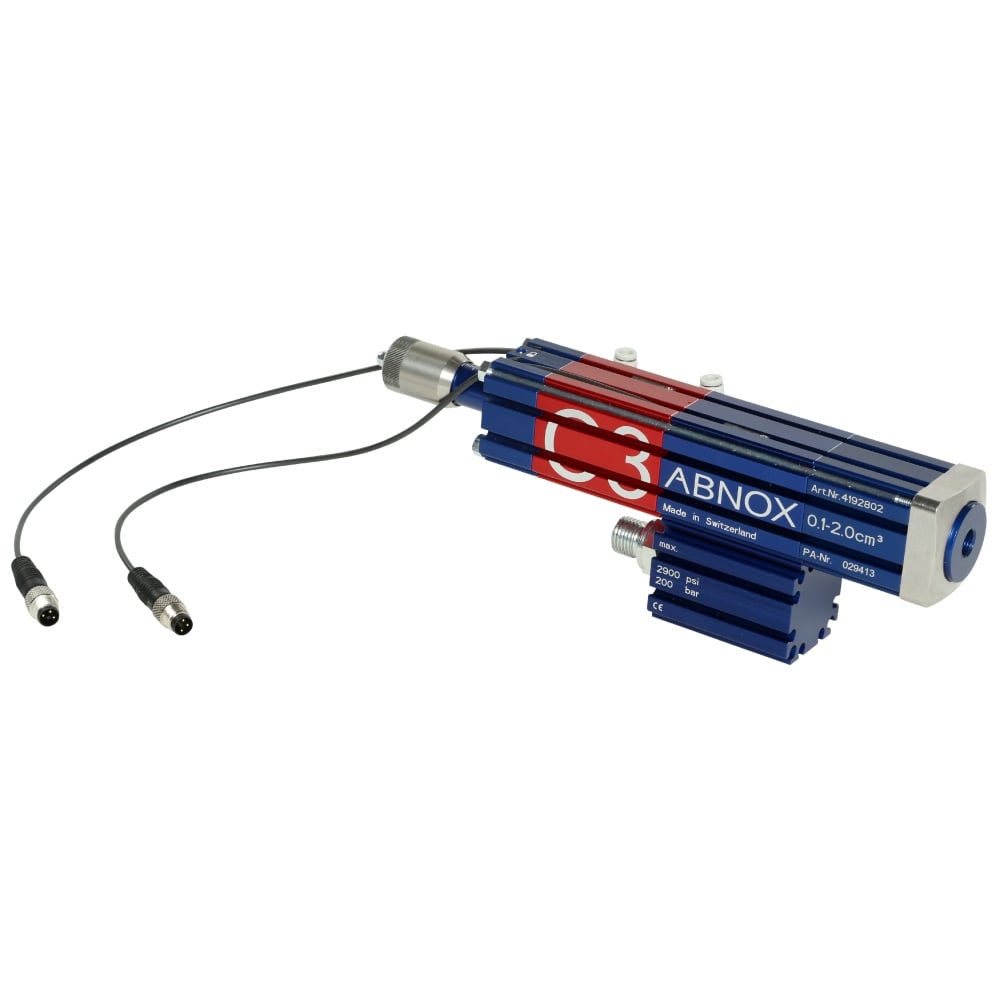

- Les capteurs de champ magnétique disponibles en accessoire (réf. 0001220) peuvent être positionnés de manière continue dans les rainures existantes et protégés par une vis de fixation
- L’indicateur de fonctionnement LED signale visuellement les positions finales du piston de graisse
- ABNOX recommande un contrôle double du piston pour les deux positions finales afin d’assurer une grande sécurité de process
- Les éléments d’étanchéité modernes et les bagues Glyd assurent une longue durée de vie, même à des pressions d’entrée jusqu’à 200 bar
- Des buses d’application spécifiques au client sont disponibles en plus des buses standard
Données techniques
| Référence fabricant | 4192802 |
| Modèle | AXDV-C3 (V3.0) |
| Exécution | Standard |
| Plage de dosage (ccm) | 0,10 - 2,00 |
| Poids | 0,73 kg |
| Raccordement (média), filetage femelle | P G 1/4" |
| Raccordement (média), filetage mâle | P G 1/4" |
| Raccordement (air comprimé) | Filetage femelle M3 pour tuyau ø4/2 |
| Sortie de pression A | G 1/8" |
| Filetage de fixation | M4 |
| Pression de travail d’entrée min. / max. | 20 / 200 bar |
| Pression de service pneumatique min. | 5,0 bar |
| Pression de service pneumatique optimale | 6,0 bar |
| Pression de service pneumatique max. | 7,0 bar |
| Spécification du fluide | Lubrifiants jusqu’à NLGI 3 / max. 1'000'000 m |
Description du produit
La vanne de dosage volumétrique se compose d’une chambre de dosage réglable en continu et d’un cylindre pneumatique intégré pour la commande de l’aiguille de dosage. Pour la commande externe, une simple vanne pneumatique 5/2 voies doit être prévue. ABNOX propose également des pompes d’alimentation adaptées et des accessoires pour des solutions complètes de graissage.
ABNOX AG, Langackerstrasse 25, 6330 Cham, Schweiz, +41 41 780 44 55, [email protected], www.abnox.com
Pas de fichier disponible à télécharger
| Caractéristique | GTIN/EAN | MPN (Manufacturer Part Number) |
|---|---|---|
| - | 7612627107845 | 4192802 |
